Fensterhöhe
Rollladenprofil
Hier finden Sie aktuelle Informationen zu unseren Rollladenprofilen.
Fassade
mm Frontplatte
mm Untersturzdämmung
mm Bodendämmung
Die unten angegebenen Maße sind Mindestmaße. Größere Höhen und Tiefen sind möglich.
0
mm Kastenhöhe
0
mm Kastentiefe
Wichtig!

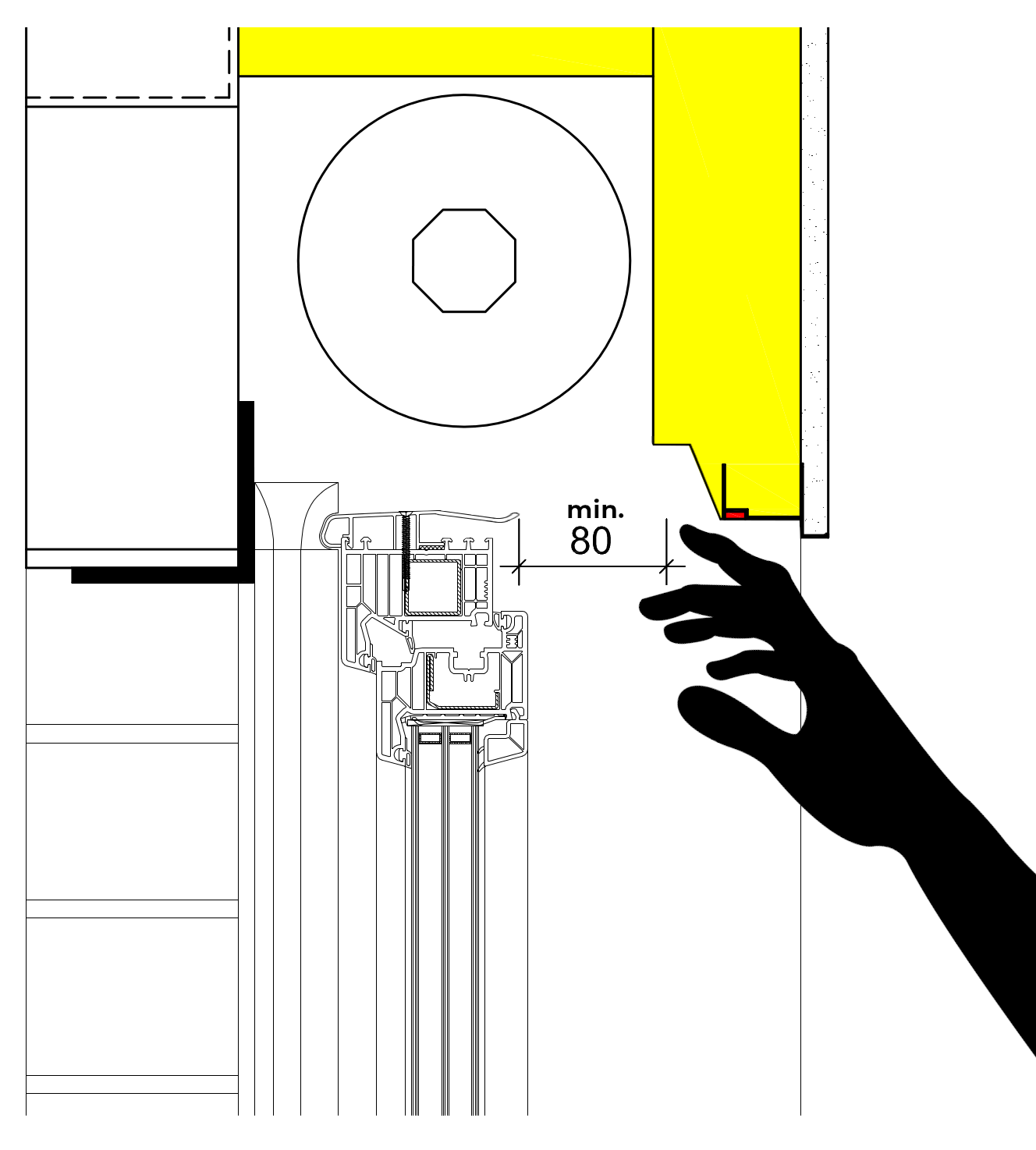

Um eine fachgerechte Wartung sowie Instandhaltung zu garantieren, sollte die Revisionsöffnung nicht kleiner als 80 mm sein.
Alle Rollladenkästen sind mit erhöhtem Schallschutz lieferbar.
Die Tabelle enthält Werte, bei denen der Panzerauslassschlitz kleiner ist als 35 mm.
Verblendmauerwerk
| Position | Psi-Wert (W/mK) | U-Wert (W/m2K) | Rollladen- kasten | Material d. Frontplatte | Frontplatte in mm | Unterboden in mm | Untersturz in mm |
| 1 | 0,24 | 0,74 | Eco | XPS (WLG 035) | 60 | 40 | 20 |
| 2 | 0,21 | 0,73 | Eco | XPS (WLG 035) | 60 | 40 | 30 |
| 3 | 0,25 | 0,84 | Eco | XPS (WLG 035) | 60 | 30 | 20 |
| 5 | 0,20 | 0,71 | Eco | XPS (WLG 035) | 60 | 40 | 40 |

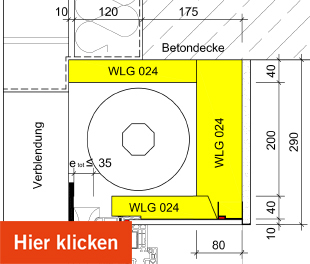

| 5b | 0,14 | 0,50 | Eco+ | PUR (WLG 024) | 80 | 40 | 40 |

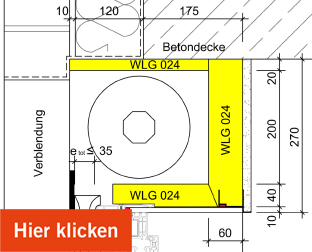

| 6 | 0,21 | 0,62 | Eco+ | PUR (WLG 024) | 60 | 40 | 20 |

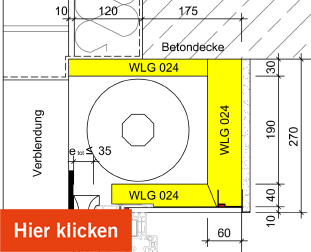

| 7 | 0,18 | 0,62 | Eco+ | PUR (WLG 024) | 60 | 40 | 30 |

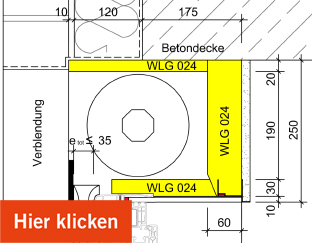

| 8 | 0,22 | 0,72 | Eco+ | PUR (WLG 024) | 60 | 30 | 20 |

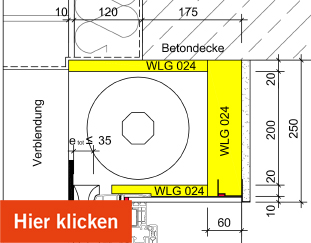

| 9 | 0,25 | 0,84 | Eco+ | PUR (WLG 024) | 60 | 20 | 20 |

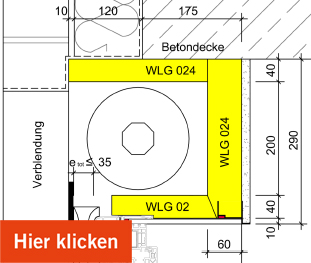

| 10 | 0,17 | 0,59 | Eco+ | PUR (WLG 024) | 60 | 40 | 40 |
| 11 | 0,18 | 0,68 | Eco+ | PUR (WLG 024) | 40 | 40 | 40 |
| 12 | 0,25 | 0,71 | Eco+ | PUR (WLG 024) | 40 | 40 | 20 |
| 22 | 0,12 | 0,43 | Eco+ | PUR (WLG 024) | 100 | 40 | 40 |

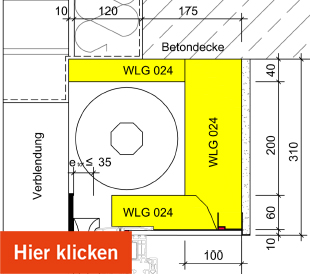

| 23 | 0,10 | 0,37 | Eco+ | PUR (WLG 024) | 100 | 60 | 40 |

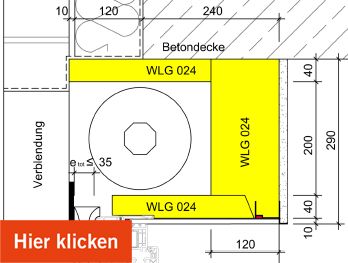

| 24 | 0,15 | 0,38 | Eco+ | PUR (WLG 024) | 120 | 40 | 40 |

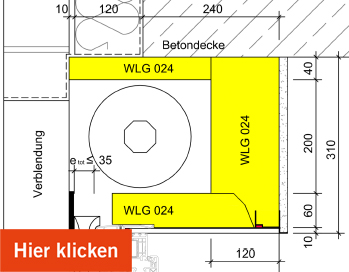

| 25 | 0,13 | 0,33 | Eco+ | PUR (WLG 024) | 120 | 60 | 40 |
WDVS
| Position | Psi-Wert (W/mK) | U-Wert (W/m2K) | Rollladen- kasten | Material d. Frontplatte | Frontplatte in mm | Unterboden in mm | Untersturz in mm |
| 13 | 0,15 | 0,57 | Eco | XPS (WLG 035) | 60 | 40 | 40 |
| 13b | 0,15 | 0,59 | Eco+ | PUR (WLG 024) | 40 | 40 | 40 |
| 14 | 0,17 | 0,59 | Eco | XPS (WLG 035) | 60 | 40 | 20 |
| 15 | 0,12 | 0,48 | Eco+ | PUR (WLG 024) | 60 | 40 | 40 |
| 16 | 0,15 | 0,50 | Eco+ | PUR (WLG 024) | 60 | 40 | 20 |
| 17 | 0,16 | 0,60 | Eco | XPS (WLG 035) | 60 | 40 | 20 |
| 18 | 0,12 | 0,40 | Eco+ | PUR (WLG 024) | 80 | 40 | 40 |

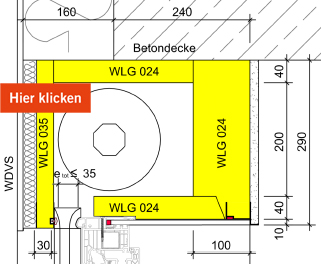

| 19 | 0,14 | 0,46 | Eco+ | PUR (WLG 024) | 100 | 40 | 40 |

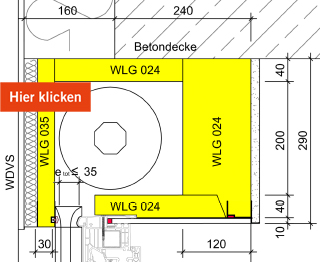

| 20 | 0,13 | 0,41 | Eco+ | PUR (WLG 024) | 120 | 40 | 40 |

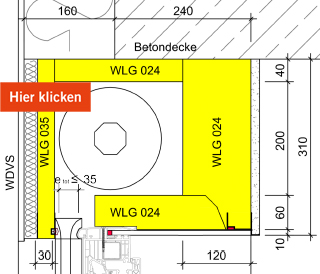

| 21 | 0,10 | 0,33 | Eco+ | PUR (WLG 024) | 120 | 60 | 40 |
Für Hebeschiebetüren
Verblendmauerwerk

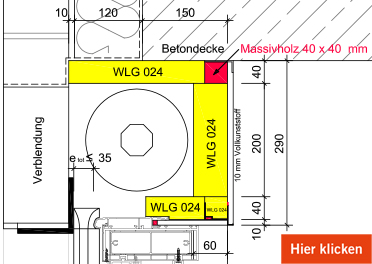

| 30 | 0,24 | 0,41 | RK HST | PUR (WLG 024) | 60 | 40 | 40 |

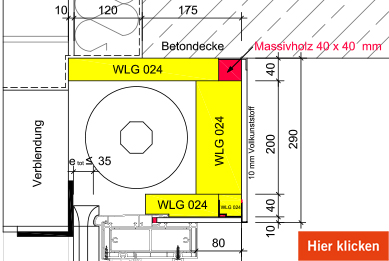

| 31 | 0,22 | 0,34 | RK HST | PUR (WLG 024) | 80 | 40 | 40 |
WDVS
| 33 | 0,20 | 0,39 | RK HST | PUR (WLG 024) | 60 | 40 | 40 |

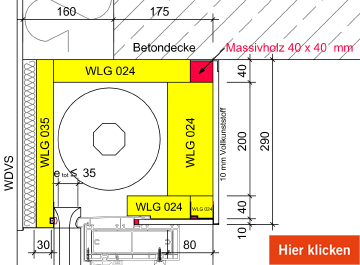

| 34 | 0,19 | 0,30 | RK HST | PUR (WLG 024) | 80 | 40 | 40 |
■ = Standardpositionen
Diese angegebenen U- und Psi-Werte gelten für die nachfolgenden Einbausituationen. Andere Einbausituationen erhalten Sie auf Anfrage.
Alle diese aufgeführten Rollladenkästen sind zertifiziert.
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,74 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,24 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,73 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,21 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,84 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,71 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,20 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,60 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,50 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,62 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,21 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,62 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,18 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,72 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,22 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,84 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,68 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,18 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,71 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,43 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,37 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,10 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,38 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,33 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,13 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,57 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,48 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,50 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,60 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,16 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,40 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,49 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,46 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,41 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,13 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,33 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,10 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,41 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,24 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,34 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,22 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,39 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,20 W/(mK)
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,30 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,19 W/(mK)
